鳴途電力為某電廠倒送電極性測試提供：6MW框架式電容高壓假負載租賃服務。鳴途電力專業從事：中高壓干式負載箱、船泊海洋工程負載箱、數據中心負載箱、軍工、航空航天測試負載箱，發電機組智能測試系統、UPS檢測負載箱、通信行業用負載箱的研發生產、銷售及負載租賃服務；為您提供一站式解決方案！

在電廠設備安裝、調試結束后，檢查二次部分的測量、控制、保護、信號裝置與回路的正確性，需在系統低壓母線段（6kV或10kV母線段）掛入臨時負載（電容器）進行倒送電試驗，校核母差保護高壓備變間隔和備變差動保護、核相和極性。

產品特點

●裝置能在1.1倍額定電壓的穩態過電壓下長期運行；

●裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行；

●裝置采用無重擊穿的高壓斷路器，并裝有氧化鋅避雷器，以限制投切電容器組時產生的操作過電壓；

●6kV、10kV裝置選用真空負荷開關、真空斷路器或SF6型斷路器來作電容器組的投切開關。對于小電容量的電容器 組，且需分組投切的采用真空接觸器，對于大電容量的電容器組應采用真空斷路器或SF6型開關；

●裝置選用干式空心電抗器接裝置電源側或干式鐵芯電抗器接裝置中性點側，用以限制合閘涌流，抑制高次諧波， 改善網絡電壓波形。額定電抗率為0.5-1％的電抗器用于限制合閘涌流；額定電抗率為5～6％電抗器用于抑制5次 及以上諧波和限制合閘涌流。額定電抗率為12～13％者用于抑制3次及以上諧波和限制合閘涌流；

●裝置選用FD型放電線圈，可在5s內將電容器組的剩余電壓自額定電壓峰值降至0.1倍額定電壓以下；

●根據系統及用戶的需要，裝置可采用就地控制或主控制室，集中控制，或自動控制等方式；

●裝置采用單臺電容器熔斷保護為主保護，開口三角電壓、電壓差動、中線不平衡電流保護作為后備保護，此外裝 置還設有過流、過壓、失壓保護。這些保護的實現也可以選用較好性能的微機電容器保護監控裝置，以實現對電 容器繼電保護的要求。

主要用途與適用范圍

高壓并聯電容器成套裝置(以下簡稱裝置)主要用于工頻6kV，10kV的三相電力系統，用以調整、平衡變電站網

絡電壓，提高功率因數，降低損耗，提高供電質量。

使用環境條件

●海拔高度:不高4000m；

●環境溫度: -40℃~+55℃；

●相對濕度:不超過85％；

●運行場所不允許有爆炸危險的介質，周圍介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質。

結 構

●6~10kV裝置由高壓開關柜(包括斷路器、高壓隔離開關、電流互感器、繼電保護、測量儀表)、串聯電抗器、放電線圈、氧化鋅避雷器、接地開關、單臺電容器保護用熔斷器、并聯電容器及連接母線和鋼構架組成。雙星形者還包括中線不平衡電流保護用電流互感器。

●6~10kV裝置高壓開關柜裝在開關室內，電容器器組和串聯電抗器等設備的布置分為: 戶內柜式、框架式、二種。

●a、戶內柜式

電容器組按不同容量規格，由一臺進線柜和數臺電容器柜組合而成。進線柜內裝設放電線圈、接地開關及氧化鋅避雷器。電容器柜內包括并聯電容器、單臺電容器保護用熔斷器，門板上帶透明觀察窗。

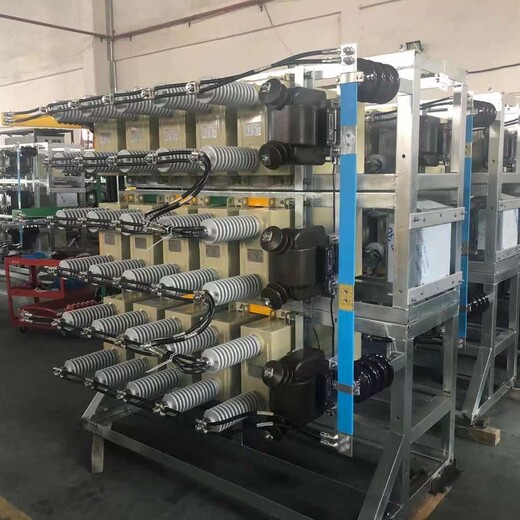

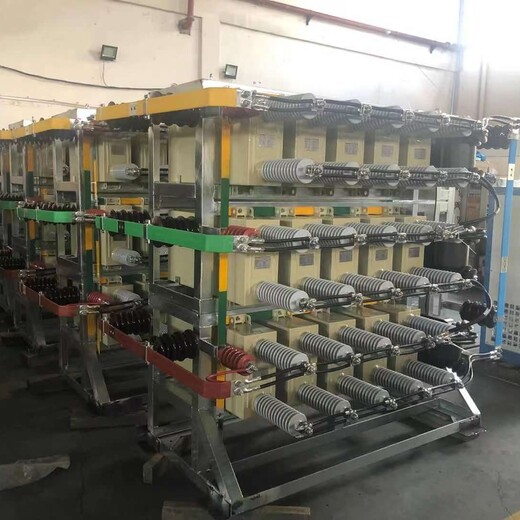

●b.框架式

電容器組包括進線架和電容器構架。整個裝置構架分成若干個板塊，然后在現場進行組裝。進線架內設放電線圈，接地開關，氧化鋅避雷器。雙星形接線者還有中線不平衡電流保護用電流互感器。電容器構架包括并聯電容器、單臺電容器保護用熔斷器。可在構架外設置鋼網欄或在構架上設置鋼網門。
